Fabrication de micropieux assemblage filetage ou emboitement
TubesMicropieux

Découvrez les caractéristiques des principaux tubes micropieux SOTOMET. Grâce à une très large gamme aux caractéristiques mécaniques adaptées à vos besoins, l'assemblage par filetage ou par emboîtement couvre ainsi toutes les techniques de fondations spéciales.

05 49 19 45 77
Équipements micropieux Nous fabriquons des équipements de micropieux sur mesure.
Pour l'assemblage de ces tubes, plusieurs solutions vous sont proposées. En effet, selon l'application finale, l'assemblage par filetage ou par emboîtement couvre l'ensemble des techniques du domaine des fondations spéciales. Par ailleurs, nos produits s'adaptent à votre demande, quelles que soient les techniques de formes ou de traitement souhaitées.

Gamme principale des tubes micropieux

Gamme principale — Tubes Micropieux Caractéristiques physiques et mécaniques suivant contraintes DTU 13.12 — Acier N80 : Rm(MPa) > 690 — Rp 0,2(MPa) > 560 — A% mini 10

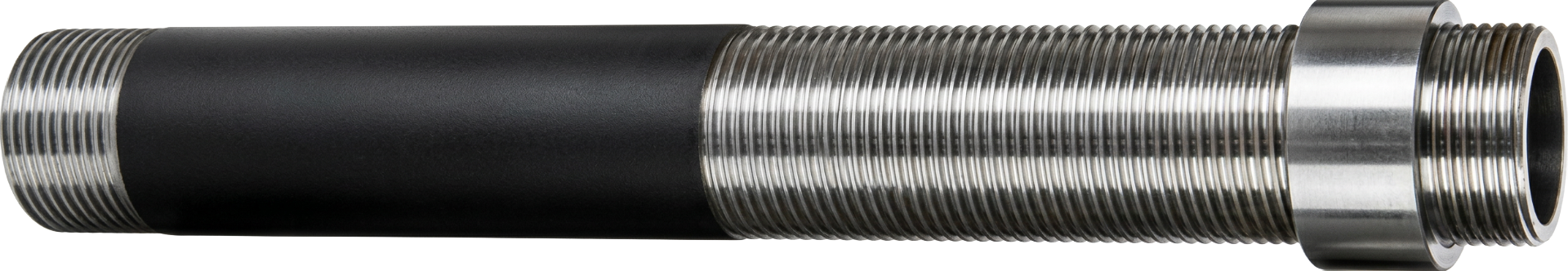

Tubes micropieux SOTOMET — gamme principale
Ø ext. (mm)Épais. (mm)Ø int. (mm)Poids (kg/m) Section (mm²)M. inertie (cm⁴)Mod. flexion (cm³) Rayon girationCharge adm. (t)
60,35,050,36,80869331119,63124
73,05,562,09,201 166671823,94433
73,07,558,012,101 543842323,30943
73,010,053,015,601 9791012622,55355
88,96,575,913,201 6831443229,22347
88,98,072,916,002 0331683828,74257
88,99,070,917,802 2591834128,42863
88,911,565,922,002 7962144827,66578
101,69,083,620,602 6182835632,89373
101,612,576,627,503 4993547031,81098
114,37,0100,318,602 3603416038,01766
114,39,096,323,402 9774167337,36583
114,312,090,330,303 8575118936,416108
127,08,0111,023,502 9915328442,16884
127,09,0109,026,203 3365849241,84093
127,012,0103,034,104 33572411440,879121
139,78,0123,726,003 31072010346,64993
139,79,0121,729,103 69579311446,319103
139,710,5118,733,504 26289512845,830119
139,712,0115,737,904 81499014245,348135
152,49,0134,431,904 0551 04613750,799114
168,310,0148,339,104 9731 56418656,079139
168,311,5145,344,505 6651 75020855,586159
177,810,4157,043,005 4691 92321659,299153
177,812,5152,851,006 4912 23025158,609182
193,712,7168,356,807 2222 97230764,150202
219,08,0203,041,705 3032 95527074,653148
244,010,0224,057,807 3515 04141382,807206
273,09,5254,061,807 8646 83450193,222220

Assemblage par filetage — caractéristiques des manchons et mamelons Source catalogue technique SOTOMET

Ø ext.
(mm)

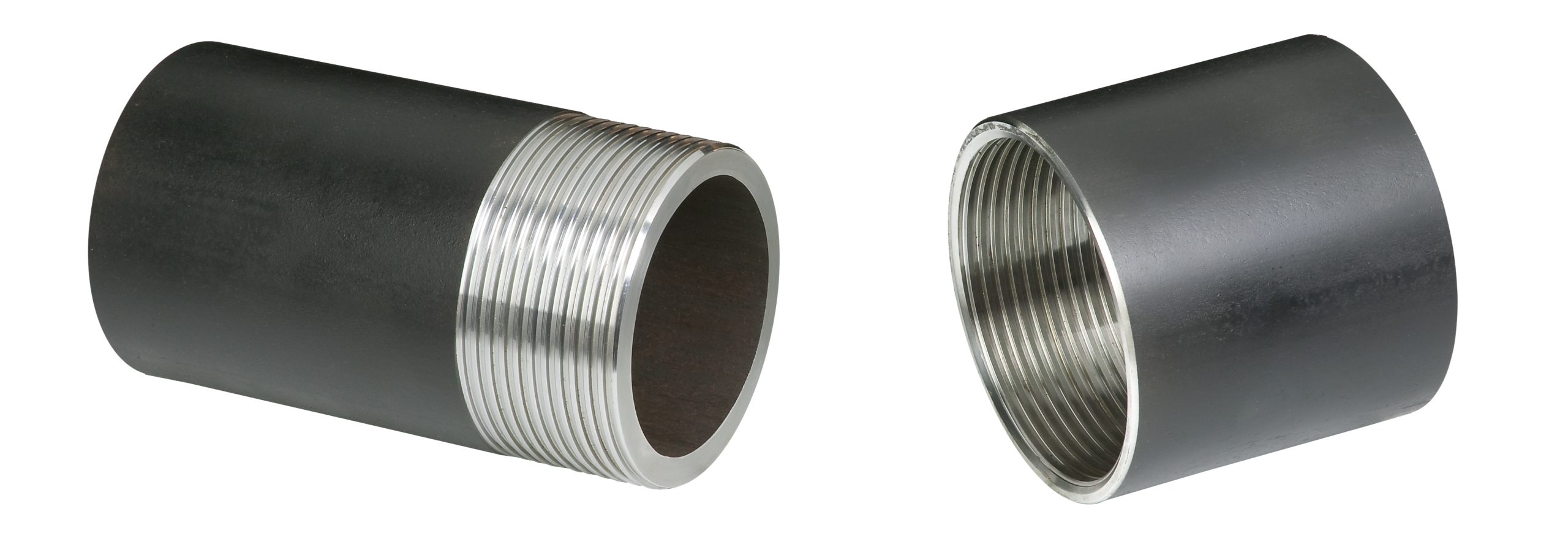

2 filets mâles + 1 manchon femelle

2 filets mâles + 1 manchon femelle

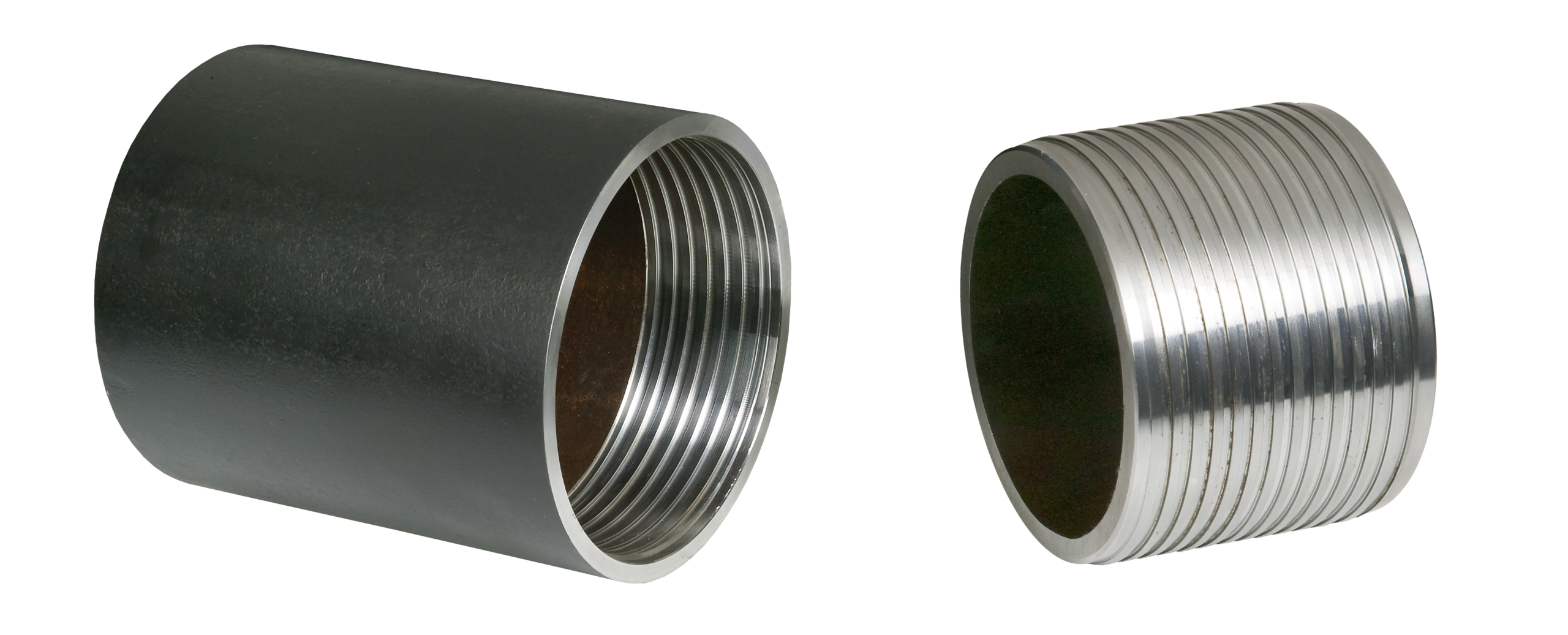

2 filets femelles + 1 mamelon mâle

2 filets femelles + 1 mamelon mâle

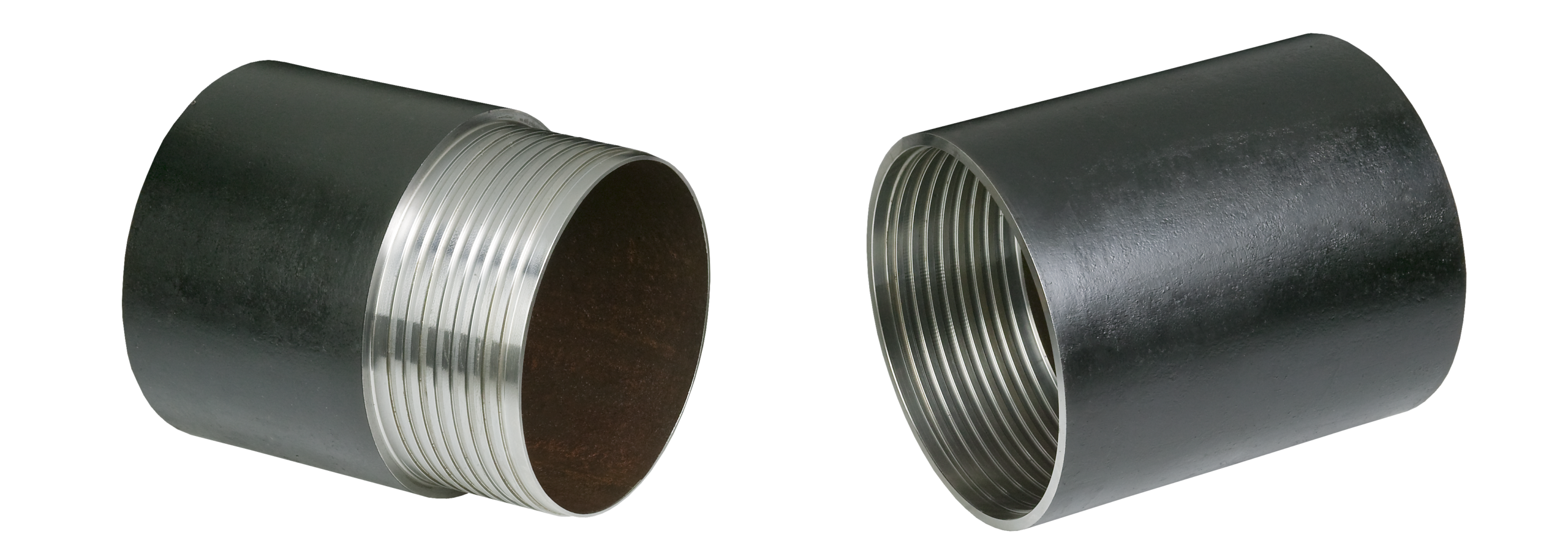

1 filet mâle + femelle mi-épaisseur

1 filet mâle + femelle mi-ép.
L manchon
(mm)		 Ø ext.
manchon
(mm)		 Section
résid.
(mm²)		 L mamelon
(mm)		 Ø int.
mamelon
(mm)		 Section
résid.
(mm²)		 L filetage
M+F (mm)		 Section
résid.
(mm²)
60,380,073,0550—————
73,0100,088,9670100,056,077040,0360
73,0100,088,91 045100,045,01 15040,0554
73,0100,088,91 386100,036,01 45040,0793
88,9100,0101,61 070100,063,01 22050,0653
88,9100,0101,61 250100,063,01 43050,0682
88,9100,0101,61 606100,056,01 74050,0696
88,9100,0101,62 100100,045,02 40050,0889
101,6100,0114,32 080100,067,02 04050,0915
101,6100,0114,32 810100,056,92 27650,01 377
114,3115,0127,01 739110,085,02 33750,0856
114,3115,0127,02 357110,080,02 40050,01 096
114,3115,0127,03 236110,076,62 40450,01 464
127,0120,0139,72 127110,096,32 40450,01 202
127,0120,0139,72 482110,095,02 60060,01 272
127,0120,0139,73 471110,090,32 69760,01 642
139,7120,0152,42 316120,0103,02 92060,01 234
139,7120,0152,42 700120,0103,02 92060,01 275
139,7120,0152,43 267120,0103,02 92060,01 487
139,7120,0152,43 819120,090,04 43260,01 796
152,4120,0168,33 021120,0121,73 10765,01 693
168,3120,0193,73 823120,0134,43 67165,01 962
168,3120,0193,74 515120,0134,43 67165,02 003
177,8120,0193,73 955130,0138,34 50975,02 048
177,8120,0193,75 072130,0132,05 84475,02 778
193,7130,0219,06 004130,0144,05 53675,03 312
219,0130,0244,13 937130,0178,07 00575,01 973
244,0135,0273,05 827130,0200,07 70775,03 009
273,0140,0298,06 073140,0230,09 99975,03 159

Tubes Micropieux à visser

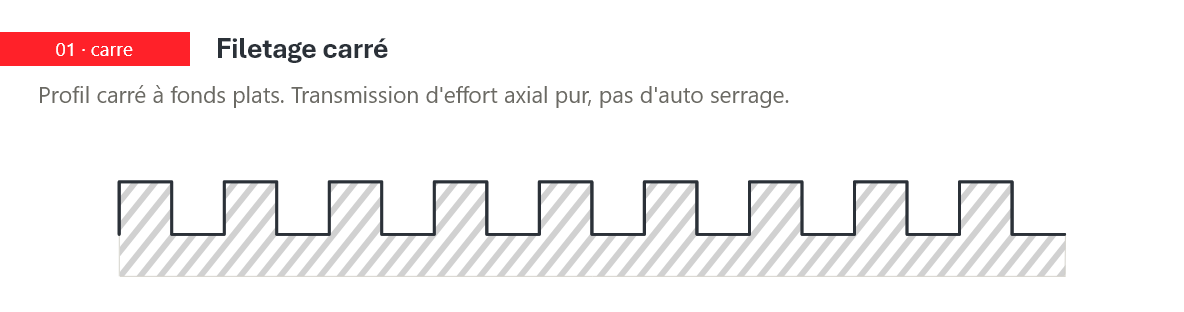

  • Filetage carré
  • Pas de 5,08 mm
  • Pas de 6,35 mm
  • Pas de 8,00 mm
  • Pas de 8,46 mm (3 filets au pouce)

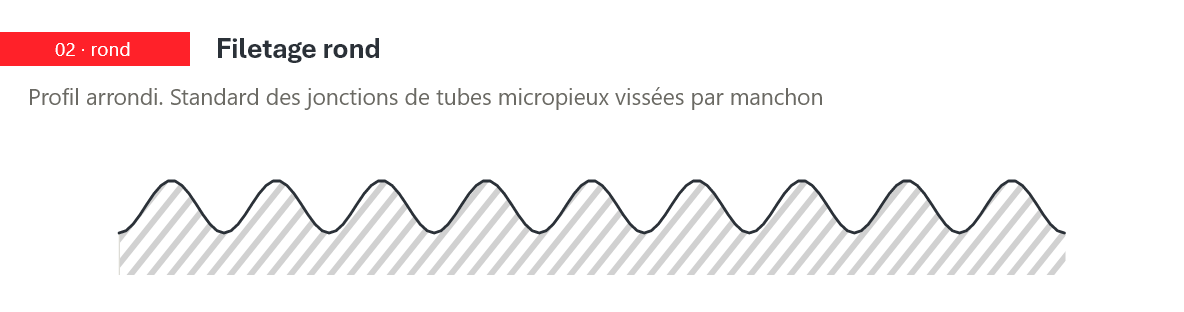

  • Filetage pas rond
  • De 10,00 mm
Filetage carré micropieu Filetage rond micropieu

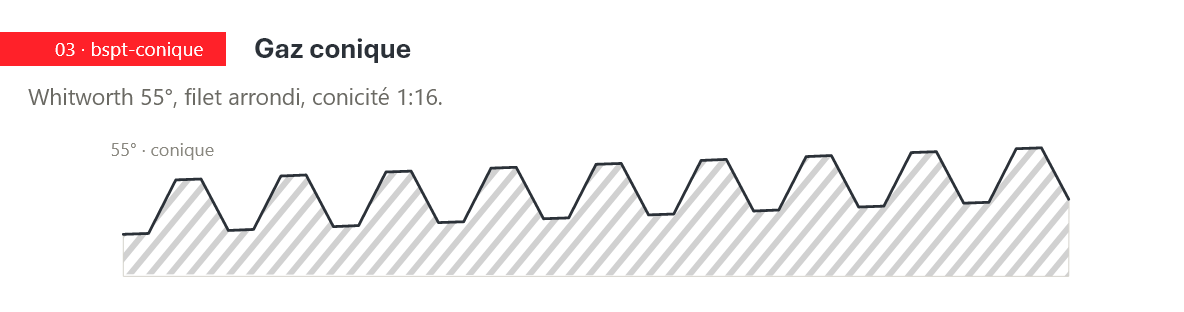

  • Filetage pas gaz BSPT conique

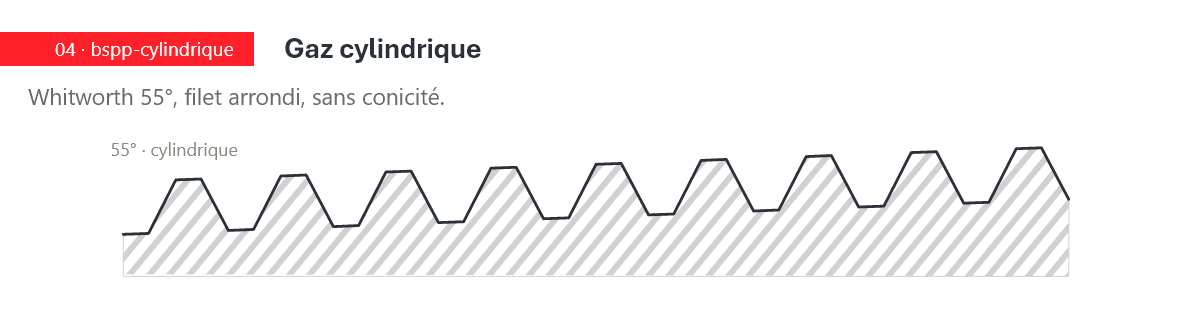

  • Filetage pas gaz BSPT cylindrique
  • Filetage type Butress
Filetage gaz BSPT conique Filetage pas gaz BSPT cylindrique Filetage type Butress

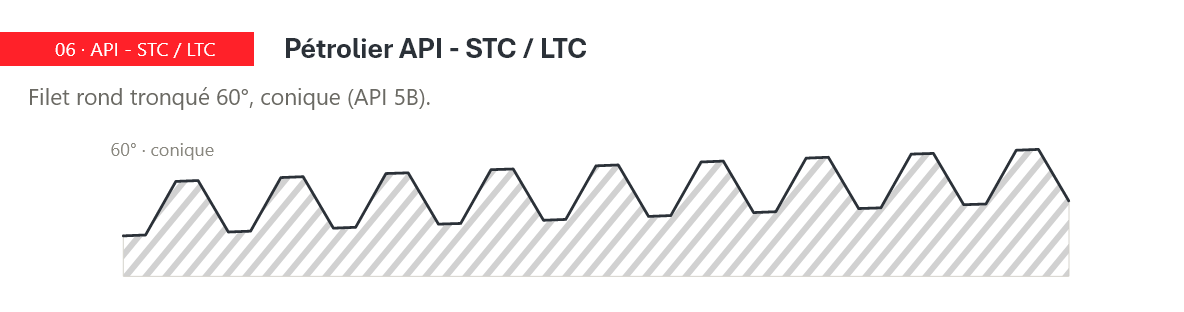

  • Filetages pétrolier STC-LTC

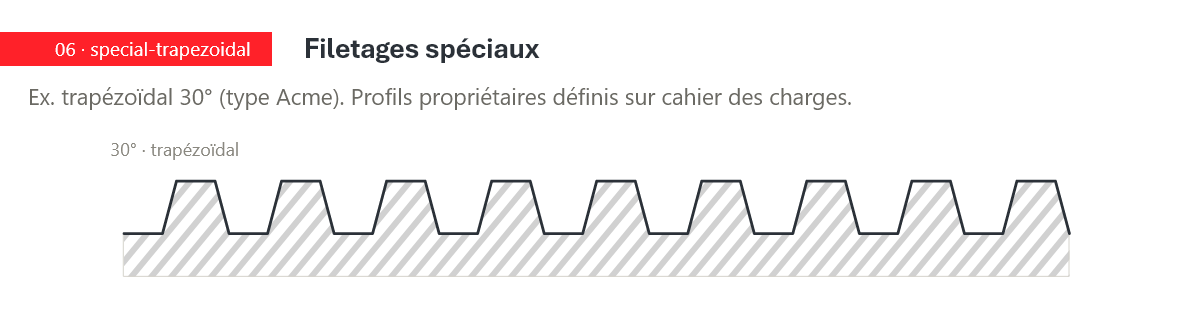

  • Tous filetages spéciaux
  • Sur consultation
Filetages pétrolier STC-LTC Tous filetages spéciaux

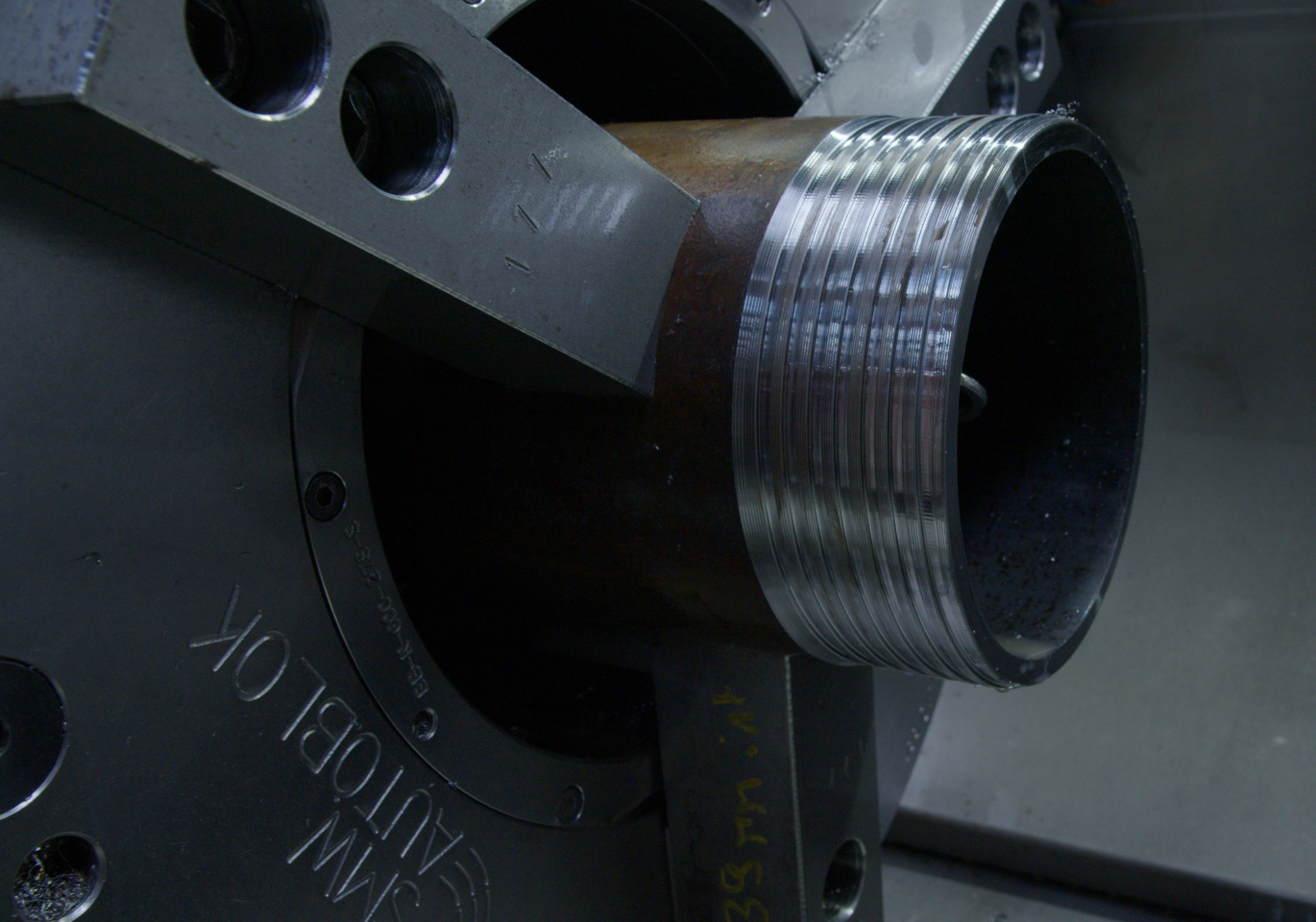

Usinage sur tour commande numérique Usinage sur tour commande numérique
Usinage à façon Acier de nuance N80 neuf ou Réemploi
Autres matières S355, P110 sur demande
Usinage de filetages à droite ou à gauche jusqu'au Ø 406 mm

Tubes micropieux Type III et IV

Tubes d'injection type III globale et unitaire (I.G.U), ou type IV répétitive et sélective (I.R.S).
Type de filetage à préciser : Gaz ou Carré

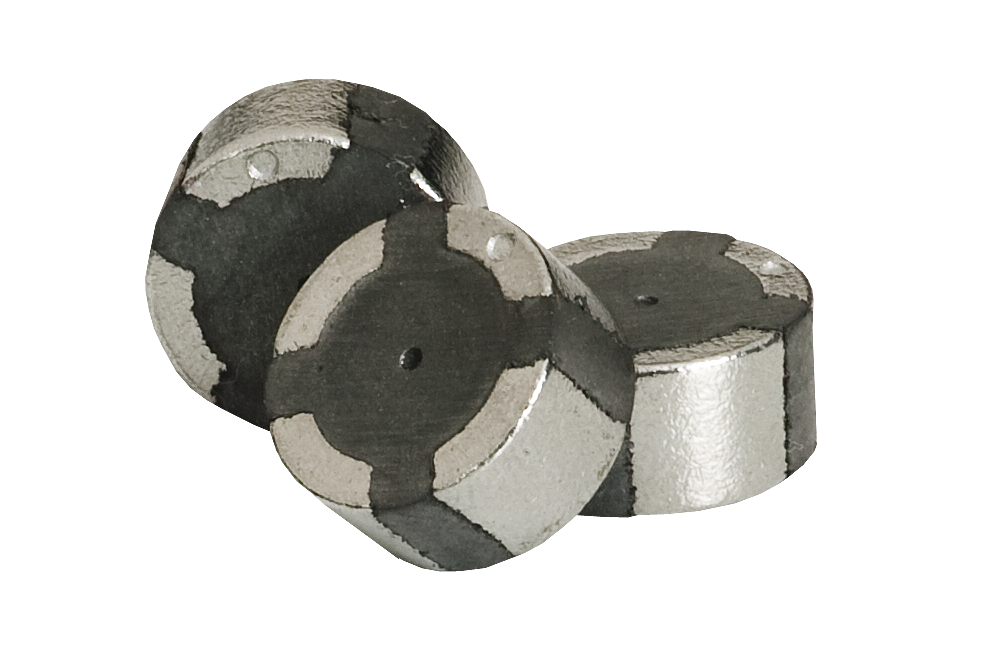

Pastille d'injection

Tubes à pastilles d'injection — Norme 49145 (Type III)

Disponibles dans toutes les dimensions sur demande, ces tubes destinés à l'injection globale et unitaire sont équipés de pastilles spécifiques insérées dans le corps. Par ailleurs, la quantité au mètre et l'entraxe se définissent selon vos besoins. Pression d'injection : 15 à 20 bars

Tubes à manchettes EPDM multicouches — Norme 49145 (Type IV)

Pression d'injection 2 à 4 bars, tous diamètres et longueurs sur demande.

Dimensions des tubes à manchettes pour tirants
Dimension 42,4 mm 48,3 mm 60,3 mm 76,0 mm 88,9 mm 101,6 mm 114,3 mm
Ø Extérieur (mm) 42,448,360,376,088,9101,6114,3
Épaisseur (mm) 2,92,93,23,23,23,63,6

Sans protection métallique

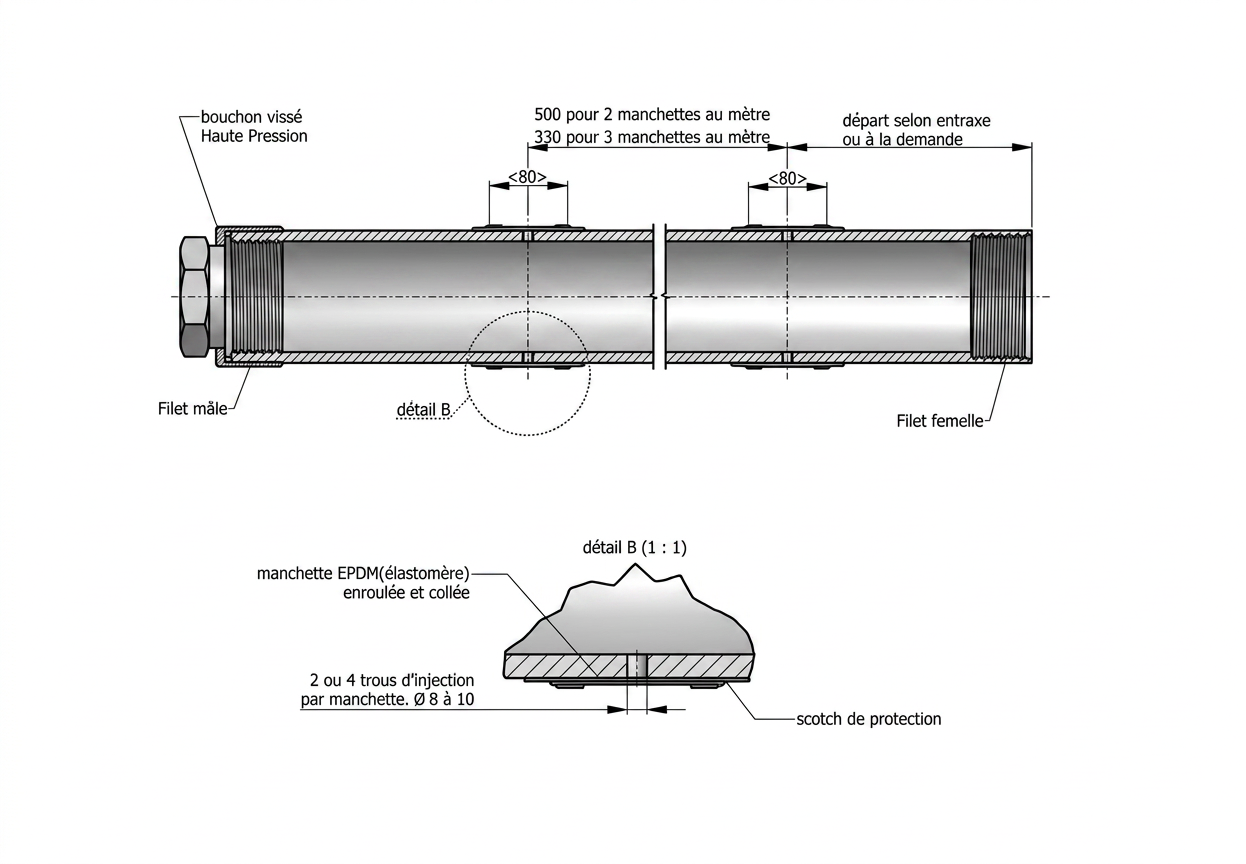

Schéma tube à manchette sans protection métallique

Avec protection métallique

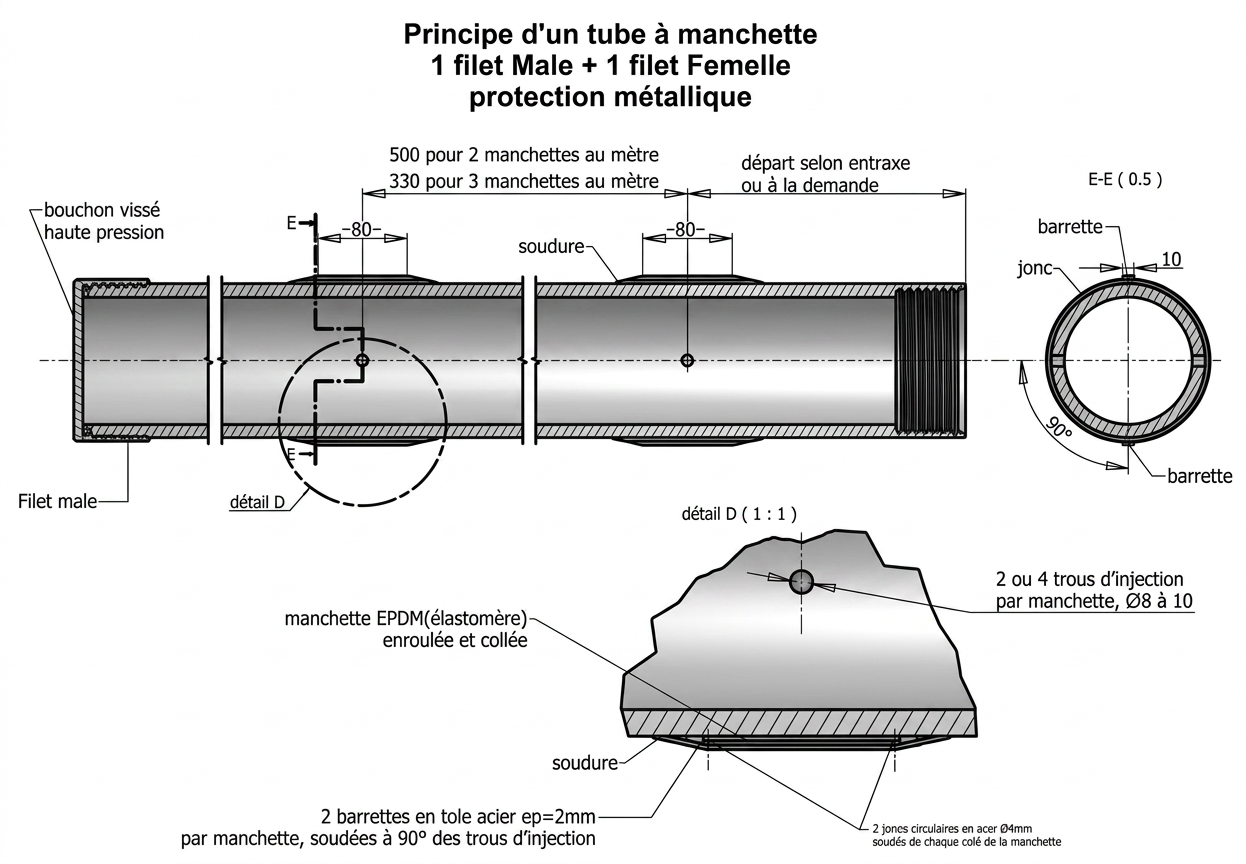

Schéma tube à manchette avec protection métallique

Tubes micropieux à emboiter

Pour répondre à certaines applications, nous proposons donc également des tubes lisses assemblés par manchons femelles cylindriques ou coniques usinés dans nos ateliers.

Tubes et profilés acier

Afin d'apporter à nos clients les moyens de mener à bien leurs projets avec le minimum d'intervenants, SOTOMET vous propose également tous types de tubes acier ou profilés de construction métallique, de toutes longueurs et dimensions.

Tubes d'auscultation (NF P 94-160-1)

Notre stock permanent important réduit ainsi nos délais de livraison. Les bouchons en PVC à visser ou en Polyéthylène à clipser se montent à l'intérieur comme à l'extérieur.

Pour ce matériel dédié aux contrôles par ultrasons des fondations, nous proposons donc 2 solutions d'équipement.

Tubes lisses tulipés

Ces tubes « sans chutes » sont assemblés par manchons lisses coniques à coller ou à souder. Ils permettent ainsi une étanchéité parfaite, ainsi qu'une mise en œuvre rapide et efficace.

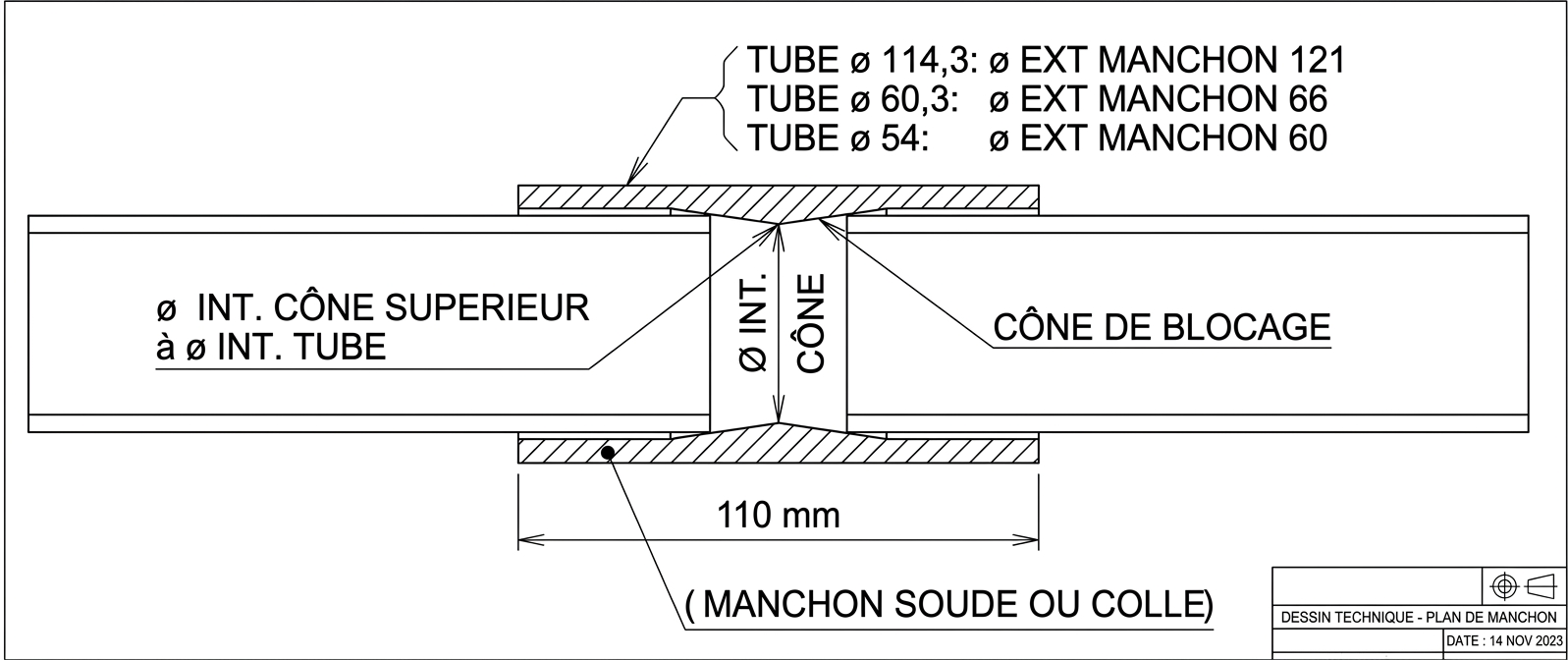

Schéma manchon soudé — tubes tulipés
Tubes d'auscultation — Tulipés
Ø Extérieur (mm) Épaisseur (mm) Matière Longueur (ml) Conditionnement
54,01,5S235 JRH ST EN 102196–12Fardeaux de 90 tubes
60,33,0S235 JRH ST EN 102196–12Fardeaux de 60 tubes
114,32,0S235 JRH ST EN 102196–12Fardeaux de 21 tubes
Tubes à visser — 2 filets mâles coniques + 1 manchon fileté femelle type Gaz BSPT suivant NF E 03-004
Tube à visser avec manchon fileté femelle type Gaz
Ø Extérieur (mm) Épaisseur (mm) Matière Longueur (ml) Conditionnement Poids / fardeau
60,33,0S235 JRH ST EN 102196Fardeaux de 50 tubes1 025 kg
60,33,0S235 JRH ST EN 1021912Fardeaux de 50 tubes2 050 kg
114,33,6S235 JRH ST EN 102196Fardeaux de 20 tubes1 325 kg
114,33,6S235 JRH ST EN 1021912Fardeaux de 20 tubes2 650 kg
